AH系列渣浆泵 技术结构详解

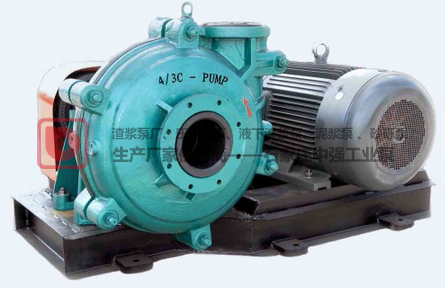

AH渣浆泵为单级、单吸卧式离心渣浆泵，依托成熟的水力模型设计，流体通道宽大流畅，有效避免固体颗粒堵塞，专为固液两相介质输送研发。

过流部件：作为设备核心损耗部件，标配高铬耐磨合金材质，也可按需定制橡胶衬里、耐磨铸钢材质，针对不同磨蚀等级、酸碱度的渣浆介质进行适配，耐磨与防腐性能兼顾。

轴封结构：集成多种密封技术，基础款采用填料密封、副叶轮密封，针对高密封要求场景，可选用填料+副叶轮组合密封或机械密封，有效隔绝渣浆渗入轴承腔体，保护传动组件，延长整机使用寿命。

传动结构：标准化设计四大传动型式，DC直联传动结构紧凑、传动损耗小；CRZ平行皮带、ZVZ上下皮带、CVZ立式皮带传动布局灵活，可灵活调节转速，适配不同流量扬程需求。

串联应用：本系列泵支持多级串联组合使用，通过多级增压，满足远距离、超高扬程的渣浆输送工况，系统整体运行协同性好。

全系列型号遵循统一技术标准，配件互换性高，技术配套完善，是工业渣浆输送项目中标准化、通用化的主力泵型。

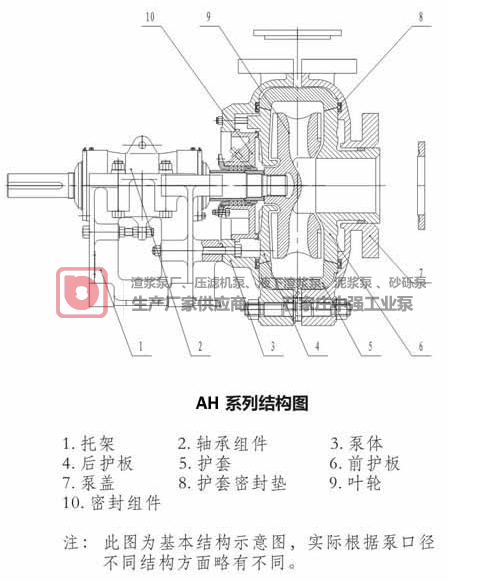

AH型卧式渣浆泵结构图如下:
